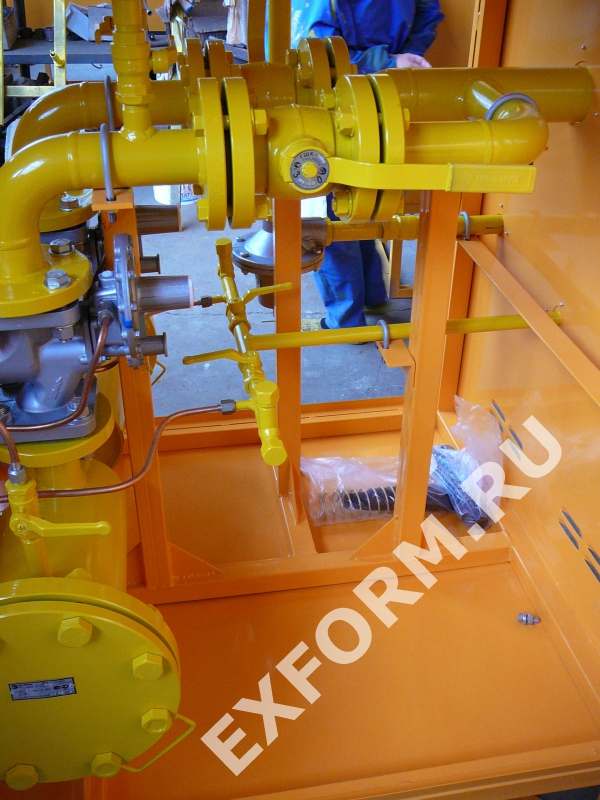

ГРПН-300-6-1,2
   |
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПН-300-6-1,2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу
Регулятор давления газа — РДУ-32 (РД-32) Входное давление: 0,05–1,2
Газорегуляторный пункт предназначен для работы в сетях газоснабжения с давлением в трубопроводе до 1.2 МПа. Используется для доставки газа к конечному потребителю с сумарным макусимальным расходом газа не более 250 м3/ч.
|
| Наименование параметра | ГРПН-300-10-0,3 | ГРПН-300-6-1,2 | ГРПН-300-4-1,2 |
| Регулятор давления газа | РДУ-32 (РД-32) | ||
| Условный диаметр седла, мм | 10 | 6 | 4 |
| Максимальное входное давление, МПа | 0,05 - 0,3 | 0,05 - 1,2 | 0,05 - 1,2 |
| Диапазон настройки выходного давления, кПа | от 1,2 до 3 | ||
| 0,05 МПа | 28,0 | 23,0 | 12,0 |
| 0,1 МПа | 50,0 | 35,0 | 23,0 |
| 0,2 МПа | 90,0 | 65,0 | 31,0 |
| 0,3 МПа | 124,0 | 77,0 | 43,0 |
| 0,4 МПа | 97,0 | 52,0 | |
| 0,5 МПа | 129,0 | 62,0 | |
| 0,6 МПа | 155,0 | 72,0 | |
| 0,7 МПа | 174,0 | 85,0 | |
| 0,8 МПа | 206,0 | 100,0 | |
| 0,9 МПа | 232,0 | 110,0 | |
| 1,0 МПа | 258,0 | 125,0 | |
| 1,2 МПа | 150,0 | ||
| 1,4 МПа | |||
| 1,6 МПа | |||
| Присоединительные размеры, ДУ, мм | |||
| входного патрубка | 50 | ||
| выходного патрубка | 80 | ||
| Габаритные размеры, мм | |||
| длина | 1960 | ||
| ширина | 600 | ||
| высота | 1600 | ||
| Масса, кг, не более | 300 | ||
Схема пневматическая функциональная:
1 — шкаф; 2, 2а — линия редуцирования; 4, 4а — фильтр газовый; 5, 5а — регулятор давления газа; 7, 7а, 8, 8а — кран шаровой Ду 50; 6, 6а 11–16 — кран шаровой Ду 15; 9, 19 — устройство запорно-сбросное Ду 15; 3, 10 — манометры; 28 — регулятор давления газа РДСГ-1-1,2; 18 — обогреватель
Газорегуляторный пункт состоит из шкафа 1, в котором смонтированы основная линия редуцирования 2 и резервная 2а. Основная линия редуцирования 2 состоит из крана (вентиля) входного 7, фильтра газового 4, регулятора давления газа 5 и выходного крана (вентиля) 8.
При ремонте технологического оборудования основной линии подача газа к потребителю осуществляется через резервную линию, которая состоит из крана входного 7а, фильтра газового 4а, регулятора давления газа 5а и выходного крана 8а. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 12, 12а.
Фильтры газовые 4, 4а предназначены для очистки газа от механических примесей. Степень загрязнения фильтра определяется по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам 6, 6а, установленным на фильтрах.
Цена, доставка, гарантия
Цена на пункты ГРПН-300-6-1,2 предоставляется по запросу в нашу компанию. Чтобы купить пункт редуцирования, необходимо внести 100% предоплату, после чего мы изготовим его и поставим в полной заводской готовности в адрес заказчика, в любой регион и район. На все изделия нашего производства действует гарантия - 36 месяцев с момента пуска в эусплуатацию.
|
|
