Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

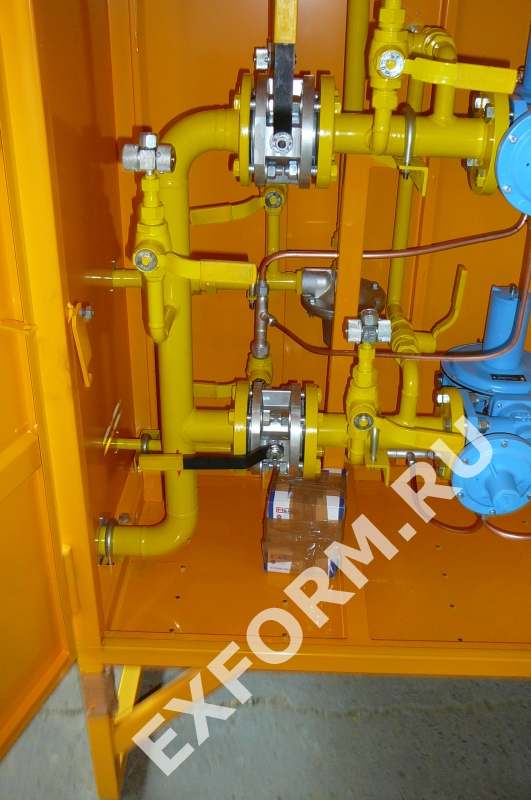

ГРПН-300-01 с РДУ-32

ГРПН-300-01 с РДУ-32
ГРПН-300-01 с РДУ-32
ГРПН-300-01 с РДУ-32
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПН-300-01
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

ГРПН-300-01 выпускается на базе двух регуляторов давления газа РДУ-32, рассчитанных на низкое выходное давление газа.

В зависимости от диаметра седла, ГРПН может иметь различный максимальный расход газа. На входном газопроводе устанавливаются шаровые краны ГШК фланцевые с Ду 32, на выходном - межфланцевые шаровые краны ГШК с Ду 50. На обеих линиях предусмотрены фильтры газа ФГ-50.

На сбросной линии с клапаном ПСК-25Н, установлены штуцерные шаровые краны с Ду 25. Для контроля настройки выходного давления газа предусмотрены трехходовые клапаны для манометра. К обоим фильтрам присоединены импульсные трубки для контроля за перепадом давления на фильтре (показатель загрязненности фильтрующего элемента).






  • Характеристики
  • Схемы
  • Описание
Наименование параметра ГРПН-300-01
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДУ-32
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 1,2 — 3
Пропускная способность, м³/ч, при  входном давлении, Мпа: РДУ-32
При  Рвх: 0,05 МПа 23
При  Рвх: 0,1 МПа 35
При  Рвх: 0,2 МПа 65
При  Рвх: 0,3 МПа 77
При  Рвх: 0,4 МПа 97
При  Рвх: 0,5 МПа 129
При  Рвх: 0,6 МПа 155
При  Рвх: 0,7 МПа 174
При  Рвх: 0,8 МПа 206
При  Рвх: 0,9 МПа 232
При  Рвх: 1,0 МПа 258
При  Рвх: 1,1 МПа 300
При  Рвх: 1,2 МПа 300
Неравномерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа: 1,65 — 3,7
При понижении входного давления, МПа: 0,01 — 0,015
Клапан предохранительный сбросной встроенный
Давление начала срабатывания сбросного клапана, кПа 3,5
Температура окружающего воздуха, °С -40...+45
Система обогрева конвекторное или газовое
Расход для системы обогрева, м³/ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду 50
Ду 50
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 5
Средний срок службы, лет 30
Назначенный срок службы, лет 30
Масса, кг 300
схема ГРПН-300-01 схема ГРПН-300-01

Принцип работы ГРПШ:

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной шаровой кран, поступает в газовый фильтр, (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа РДУ-32, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной фланцевый кран поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры, предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает. На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

По официальному запросу мы разработаем схему изделия, предоставим сертификаты, разрешения, декларации таможенного союза.



Цена на ГРПН-300-01 предоставляется по запросу в нашу компанию. Стоимость изделия рассчитывается на основе согласованных схем. Доставка до заказчика осуществляется любыми видами транспорта, в том числе до конечного адреса заказчика. Срок изготовления составляет не более 30 дней с момента получения оплаты.
