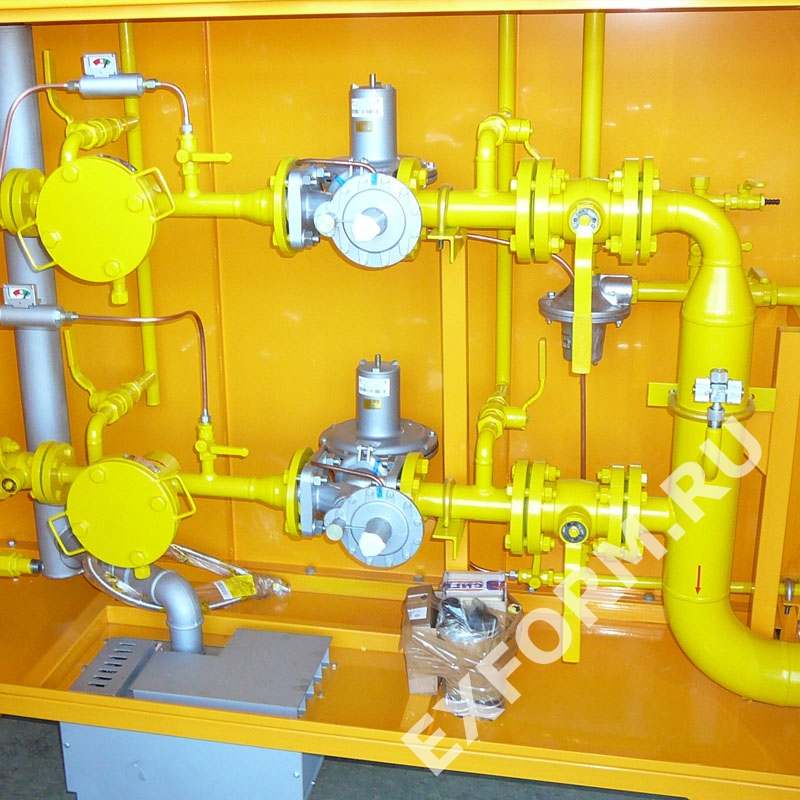

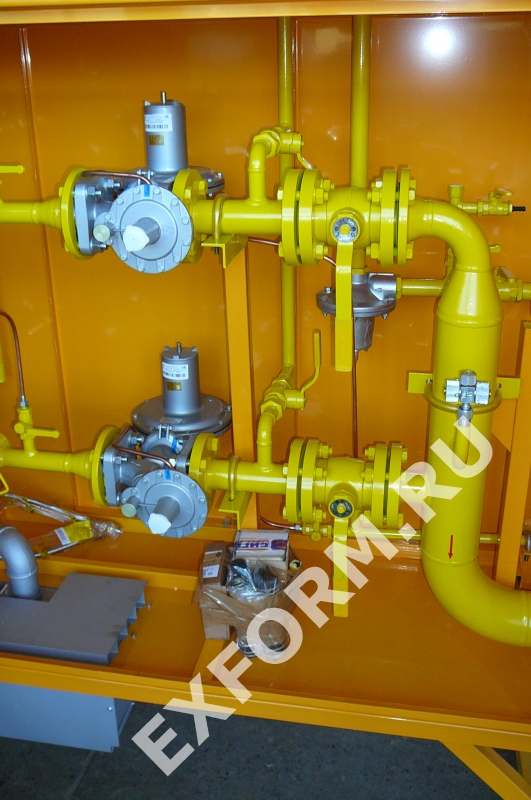

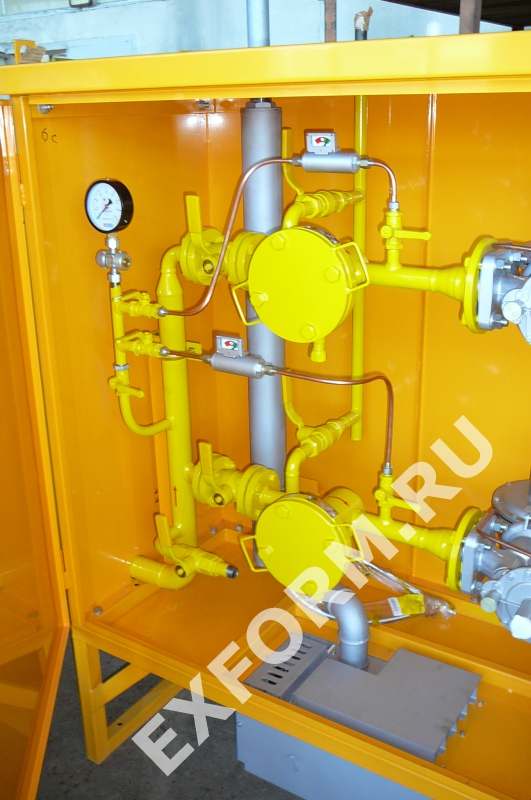

ГРПН-300-10-03 c РДУ-32

ГРПН-300-10-03 c РДУ-32
ГРПН-300-10-03 c РДУ-32
ГРПН-300-10-03 c РДУ-32
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПН-300-10-03
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

ГРПН-300-10-03 - разновидность шкафных пунктов газорегуляторных, выпускается с регулятором РДУ-32 (или его аналог РД-32). Свое название установка получила благодаря выходному давлению - она предназначена для редуцирования газа только на низкое давление - в пределах 1,2-3 кПа. Данная модель рассчитана на входное давление 0,3 МПа, другие модификации способны работать в более широком диапазоне входных давлений, но не более 1.2 МПа.






  • Характеристики
  • Схемы
  • Описание
Наименование параметра ГРПН-300-10-0,3 ГРПН-300-6-1,2 ГРПН-300-4-1,2
Регулятор давления газаРДУ-32 (РД-32)
Условный диаметр седла, мм 10 6 4
Максимальное входное давление, МПа 0,05 - 0,3 0,05 - 1,2 0,05 - 1,2
Диапазон настройки выходного давления, кПа от 1,2 до 3
Пропускная способность, м3/ч, при входном давлении:
0,05 МПа 28,0 23,0 12,0
0,1 МПа 50,0 35,0 23,0
0,2 МПа 90,0 65,0 31,0
0,3 МПа 124,0 77,0 43,0
0,4 МПа   97,0 52,0
0,5 МПа   129,0 62,0
0,6 МПа   155,0 72,0
0,7 МПа   174,0 85,0
0,8 МПа   206,0 100,0
0,9 МПа   232,0 110,0
1,0 МПа   258,0 125,0
1,2 МПа     150,0
1,4 МПа
1,6 МПа
Присоединительные размеры, ДУ, мм
входного патрубка 50
выходного патрубка 80
Габаритные размеры, мм
длина 1960
ширина 600
высота 1600
Масса, кг, не более 300
схема ГРПН-300-10-03 схема ГРПН-300-10-03

Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40°С до +45ºС). ГРПН-300 с регуляторами РДУ применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов. ГРПН-300-10-03 ― газорегуляторный пункт с одной линией редуцирования и байпасом, с одной основной и резервной линией или двумя основными и двумя резервными линиями редуцирования, предназначенный для эксплуатации в коммунально-бытовых газовых сетях, системах газоснабжения сельскохозяйственных и промышленных объектов.

Функциональное назначение ГРПН-300-10-03 ― редуцирование высокого или среднего газового давления на низкое, поддержание давления на заданном уровне. Основная линия редуцирования ГРПН-300-10-03 состоит из входного крана, газового фильтра, регулятора давления газа, выходного крана, сбросных клапанов. При проведении работ по ремонту оборудования для подачи газа потребителям используется байпас (обводная линия, состоящая из запорного крана, регулирующего крана, манометра) или перевод редуцирования на резервную линию, по своим настройкам идентичной основной.

Цена предоставляется по запросу, чтобы купить установку необходимо внести 100% предоплату на наш расчетный счет в банке.

Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа
