ГРПШ-FE10 с регулятором FE-10

ГРПШ-FE10 с регулятором FE-10
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-FE-10
Наличие: Есть в наличии
Цена: По запросу

ГРПШ-FE10 представляется собой газорегуляторный пункт для газоснабжения частных домовладений. Благодаря двухступенчатой системе редуцирования газа, пропускная способность не зависит от колебаний входного давления. Максимальное входное давление - 0.6 МПа, расход газа при этом составит 15 м3/ч. Выходное давление настраивается исходя из требований заказчика в диапазоне от 0.2 до 2 кПа.






  • Характеристики
  • Схемы
  • Описание

ГРПШ-10FE и ГРПШ-25FE на базе регуляторов FE-10 и FE-25



Наименование параметра  ГРПШ FE-10 ГРПШ FE-25
Регулятор давления газа FE-10 FE-25
Диапазон входных давлений, МПа: 0,05–0,6 0,05-0,6
Выходное давление, кПа: 0,2-2
Пропускная способность, м³/ч, при входном давлении:
0,25 МПа 11 27
0,6 МПа 15 38
Диапазон настройки срабатывания запорного клапана:
при повышении выходного давления, кПа: 3,4-3,6
при понижении выходного давления, кПа: 0,9-1
Давление начала срабатывания сбросного клапана, кПа: 2,7-2,9
Присоединительные размеры: Ду, мм
входного патрубка 20
выходного патрубка 32
Соединение:
входного патрубка, дюйм Под приварку
выходного патрубка Резьбовое
Габаритные размеры, мм:
- длина 400
- ширина 250
- высота 535
Масса, кг 18 18
ГРПШ-FE-10 схема

ГРПШ-FE-10 схема изделия

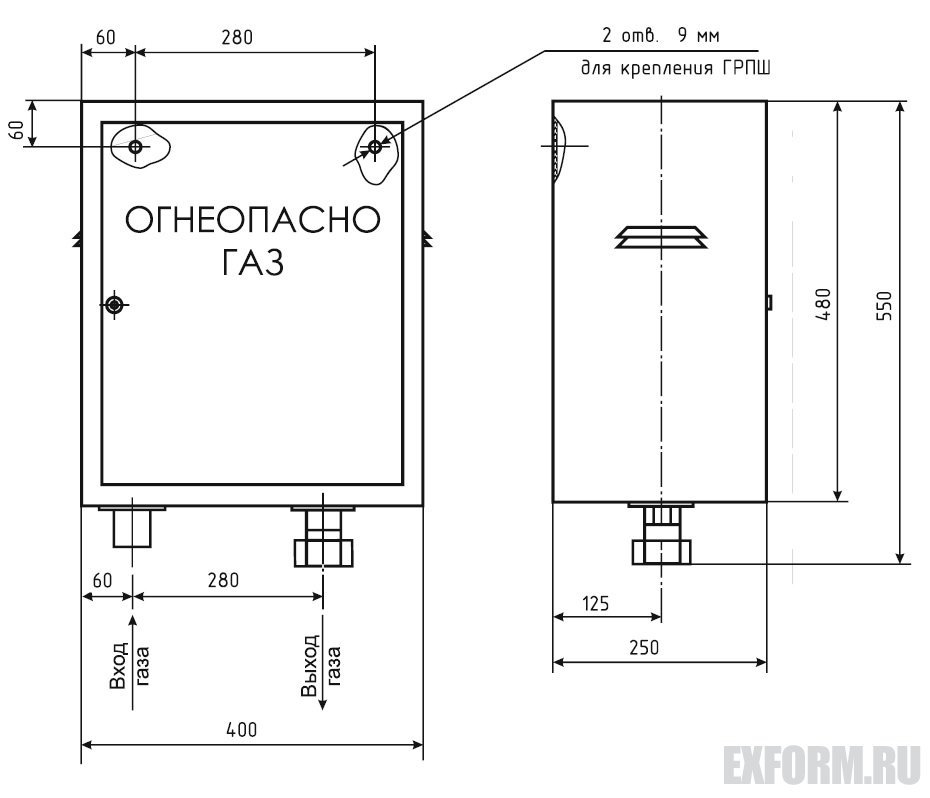

ГРПШ-FE-10 в соответствии с рисунком 1 состоят из металлического шкафа, в котором размещено технологическое оборудование. Для удобства обслуживания в шкафу имеется дверка.

Технологическое оборудование ГРПШ-FE10 в соответствии со схемой 2 состоит из крана 1 на входе, регулятора давления газа 3, крана 4 на выходе. Для контроля давления на входе предусмотрен манометр 5 с краном 7. Для контроля давления газа на выходе предусмотрен кран 6 с ниппелем для подсоединения мановакуумметра.

Работа регулятора давления газа FE-10 описана в руководстве по эксплуатации на данный прибор.

Цена на бытовые ГРПШ предоставляется по запросу в нашу компанию. Изготовление возможно как в настенном исполнении, так и в качестве отдельностоящего ГРПШ.  Доставка до заказчика осуществляется любыми видами транспорта, в том числе до конечного адреса потребителя. Срок изготовления составляет не более 20 дней с момента получения оплаты.



Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа
