ГРПШ-FES-50-2

ГРПШ-FES-50-2
ГРПШ-FES-50-2
ГРПШ-FES-50-2
Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-FES-50
Наличие: Под заказ, срок изготовления 20 дней
Цена: По запросу

ГРПШ-FES-50-2 выпускается на базе регуляторов давления газа Pietro Fiorentini итальянского производства, и предназначены для подачи газа конечному потребителю с расходом не более 50 м3/ч и входящем давлении от 0.015 МПа до 0.8 МПа. Регулятор давления газа имеет встроенный фильтр тонкой очистки, но мы также устанавливаем в ГРПШ дополнительный фильтр, который продлит срок службы газорегуляторного пункта без замены регулятора (регуляторы Pietro Fiorentini бытовые не подлежат ремонту, только замена).






  • Характеристики
  • Схемы
  • Описание
характеристики ГРПШ-FES-50-2
схемы ГРПШ-FES-50-2 схемы ГРПШ-FES-50-2

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ



1.1. Пункт  газорегуляторный шкафной ГРПШ-50Н-2 с регулятором FES-50 (далее пункт) предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

1.2. Условия эксплуатации пункта  должны соответствовать климатическому исполнению У1 ГОСТ 15150.

1.3. Назначенный срок службы - 35 лет, наработка до отказа - 44000 часов, среднее время восстановления работоспособного состояния - 3 часа, при условии своевременного восстановления или замены  в процессе эксплуатации входящих в состав пункта комплектующих изделий, имеющий   меньший  естественно ограниченный срок  службы. По истечении назначенного срока службы следует провести обязательное техническое диагностирование на предмет дальнейшей эксплуатации.



2. УСТРОЙСТВО И РАБОТА

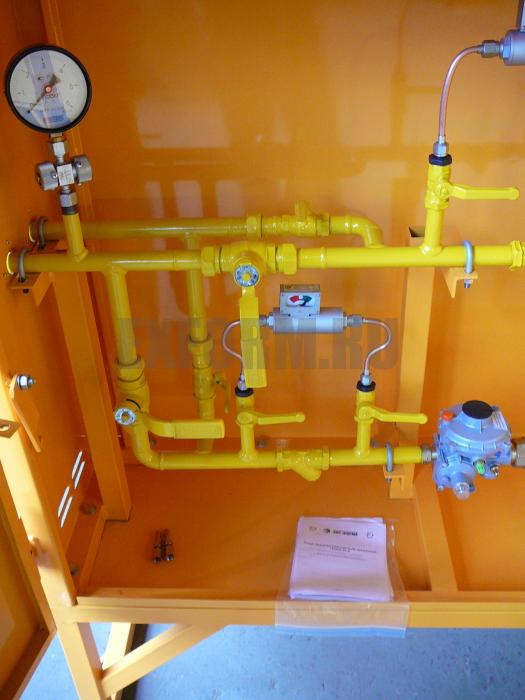

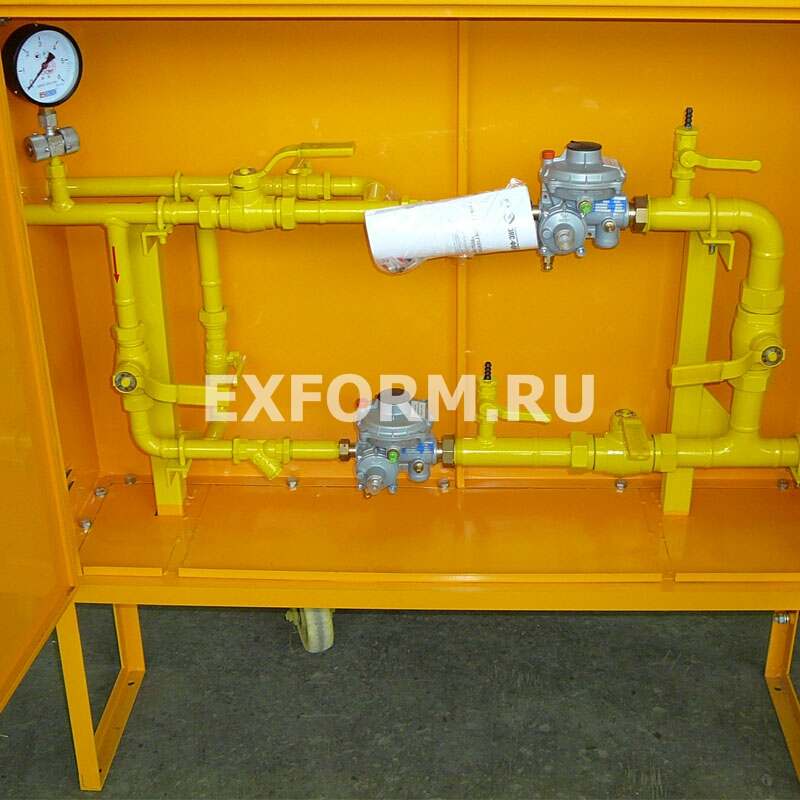

2.1. Пункт, в соответствии с рисунком 1, состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование.

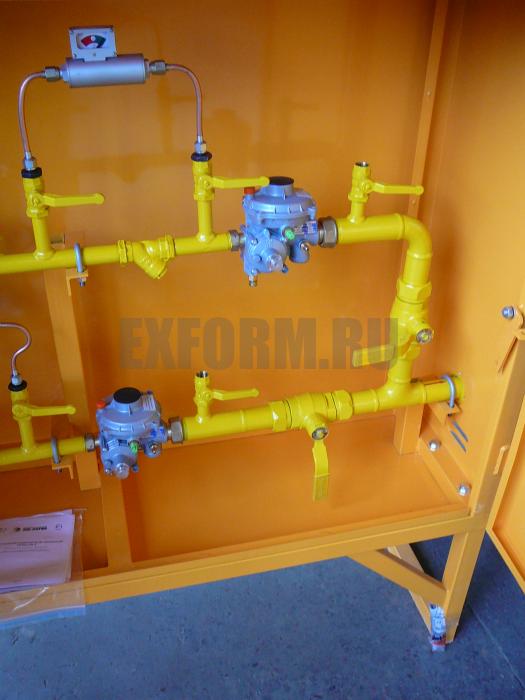

2.2 Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной (рис. 2)

2.3. Каждая линия редуцирования состоит из:

1) крана КН1(или КН2) на входе;

2) фильтра Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе  предусмотрен манометр М1 с  клапаном КН10.  Для слива конденсата из фильтра предусмотрена пробка.

4) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

5) крана КН3 (или КН4) на выходе;.

Для замера давления на выходе установлен кран КН7 (или КН8) для подключения манометра.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен продувочный трубопровод  с краном  КН5 (или КН6).



4. МЕРЫ БЕЗОПАСНОСТИ



4.1. Пункт  газорегуляторный шкафной соответствует требованиям ГОСТ 12.2.003, ПБ 12-529, СНиП 42-01(СП62.13330.2011).

4.2. К обслуживанию пункта допускаются лица, прошедшие проверку знаний в соответствии с ПБ 12-529, имеющие соответствующее удостоверение, а так же изучившие конструкцию и работу изделия согласно настоящему руководству по эксплуатации  и паспортам, РЭ  на комплектующее оборудование.

4.3. При испытании и пуске в работу пункта  запорную арматуру (краны, вентили) открывать медленно и плавно.

4.4. Пункт заземлить в соответствии с требованиями ПУЭ (Правил Устройства Электроустановок). В месте заземления должен быть знак заземления.

4.5. Дверки пункта  должны закрываться и запираться.

4.6. На дверках пункта должна быть предупредительная надпись «ОГНЕОПАСНО-ГАЗ».

4.7. В случае появления запаха газа, нарушения нормальной работы пункта, необходимо вызвать представителя эксплуатационной или аварийной службы газового хозяйства.

Пункт  в процессе эксплуатации отрицательного воздействия на окружающую среду не оказывает.



5. ИСПОЛЬЗОВАНИЕ ИЗДЕЛИЯ



5.1. Размещение и монтаж пункта  должен производиться согласно проекту привязки в соответствии с указаниями ПБ 12-529, СНиП 42-01(СП 62.13330.2011) в следующей последовательности:

1) установить пункт на бетонном основании;

2) установить продувочные  трубопроводы;

3) произвести подключение к газопроводу.

Диаметр газопровода за пунктом  определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

5.2. После монтажа обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529.

5.3.      Подготовку к работе регулятора давления, комплектующих приборов входящих в состав пункта  производить согласно паспортам, РЭ  на данные приборы.



5.4. Пуск в работу пункта  в соответствии с рисунком 2 производить в следующей последовательности:

1) подать к входному патрубку давление;

2) проверить давление по манометру М1, открыв клапан КН10. Плавно заполнить трубопровод газом, поднимая давление до рабочего значения, открыв кран КН1 основной линии редуцирования;

3)       произвести пуск в работу регулятора давления согласно руководству по эксплуатации  на регулятор;

4)      проверить давление на выходе по манометру подключенному через кран КН7;

5)        открыть кран КН3;

 6) при работе на резервной линии соблюдать такую же последовательность действий. Основная линия редуцирования отключается путем перекрытия кранов КН1, КН3.



7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



7.1  Техническое обслуживание пункта  производить в соответствии с требованиями

       ПБ  12-529-03 в сроки предусмотренные графиком.

7.2 В процессе эксплуатации запорное, регулирующее  и предохранительное оборудование периодически должно подвергаться техническому осмотру и проверке соответствия настройки требованиям паспортов, РЭ  на данные виды оборудования в сроки, установленные инструкцией, обеспечивающей безопасность и надежность эксплуатации.

7.3 Планово-предупредительные ремонты должны проводиться не реже одного раза в год, согласно графику, утвержденному руководством эксплуатирующей организации.
