Молниезащита и заземление ГРПШ: примеры, проекты, нормы и рассчеты

молниеотвод грпш примерГазорегуляторный пункт шкафного типа (ГРПШ) относится к взрывоопасным (категория Ан), создаёт зону класса по ПУЭ В-Iг в пределах 3 метров по горизонтали и вертикали от технологического аппарата и в пределах пространства над обрезом труб, ограниченное цилиндром высотой 2,5 м и радиусом 5 м (для газов легче воздуха при избыточном давлении внутри установки менее 25,25 кПа).



ГРПШ в соответствии с РД 34.21.122-87 относится ко II категории по молниезащите (зона Б) и должен быть защищен от прямых ударов молнии, вторичных её проявлений и заноса высокого потенциала через наземные (надземные) металлические коммуникации.



Запрещается выброс газа через продувочные свечи во время грозы. Пространство над продувочными свечами не требуется включать в зону молниезащиты при наличии данного запрета.



Защита от вторичных проявлений молнии и заноса высокого потенциала осуществлена путем присоединения металлического корпуса ГРПШ к контуру заземления.



Уровень защиты от прямых ударов молнии (ПУМ) согласно РД 34.21.122-87 выбран II категории.

Вероятность поражения составляет N=0,002 в год. При выбранном уровне защиты от ПУМ N=0,0002 в год (удельная плотность ударов молнии в землю на 1 км² в год равна 4).



В качестве молниеприёмника используется отдельно стоящий молниеотвод. Молниеотвод соединен с заземляющим устройством. Заземляющее устройство ГРПШ в соответствии с ГОСТ 31130-75 состоит из уголка 50х50х5 мм и полосы 50х5 мм и рассчитано на удельное сопротивление грунта 50-100 Ом*м.





Смотрите также:
Проект молниеотвода для ГРПШ-3(Г)-2Н

Чертеж проекта по молниезащите ГРПШ

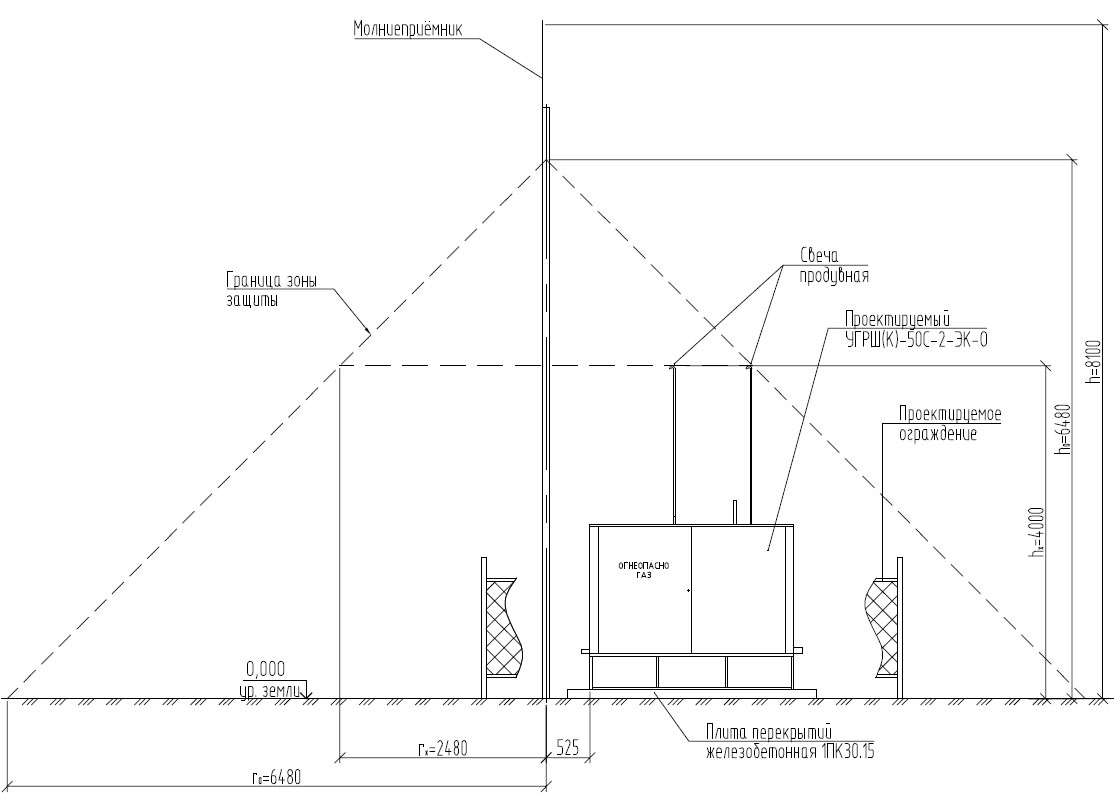

Рассчет зоны молниезащиты ГРПШ:

Расчёт производим по инструкции РД 34.21.122-87 (зона Б):

Высота h=12.5 м:

- высота конуса: h0=0.92*h=0.92*12.5=11.5 м;

- радиус конуса: r0=1.5*h=1.5*12.5=18.75 м;

- радиус конуса на высоте hx=6.5 м: rx=r0*(h0-hx)/h0=18.75*(11.5-6.5)/11.5=8.2 м.



1. Все соединения выполнить при помощи сварки.

2. Величина импульсного сопротивления заземляющего устройства молниеотвода должна быть не более 50 Ом.



При необходимости увеличить количество электродов.



молниезащита ГРПШ



Пример молниеотвода ГРПШ

молниеотвод грпш





Смотрите также:
Проект молниеотвода для ГРПШ-3(Г)-2Н

Чертеж проекта по молниезащите ГРПШ





Скачать проект по молниезащите ГРПШ, прошедший экспертизу:

molniezachita.zip [2.94 Mb] (cкачиваний: 2374)
