Газовый обогреватель для ГРПШ, как использовать

Для обогрева шкафных газорегуляторных пунктов моделей ГРПШ, УГРШ и ГСГО в период холодов успешно используются газогорелочные устройства ГГУ с автоматикой САБК-АТ, которые устанавливаются на заводе под днищем шкафа и обеспечивают безопасную работу газоиспользующей установки, выполняя следующие основные функции:

а) розжиг запальника;
б) розжиг основной горелки ГГУ;
в) автоматическое поддержание заданной температуры теплоносителя на выходе из котла;
г) автоматическое поддержание заданного давления газа в коллекторе основной горелки ГГУ при повышении давления газа на входе от 1300 до 3000 Па (кратковременно до 5000 Па);
д) автоматическую блокировку подачи газа на основную горелку при розжиге запальника;
е) автоматическое отключение подачи газа в аварийных ситуациях: при погасании запальника, нарушении тяги в дымоходе или перегреве теплоносителя (если датчик перегрева входит в состав термопары);
ж) мгновенное отключение подачи газа в аппарат нажатием кнопки «СТОП» (если она входит в состав термопары), при отсутствии кнопки «СТОП» выключение производить газовым краном на впуске к газоиспользующей установке;
з) ручное отключение подачи газа на основную горелку при работающем запальнике;
и) ручную регулировку мощности запальника.

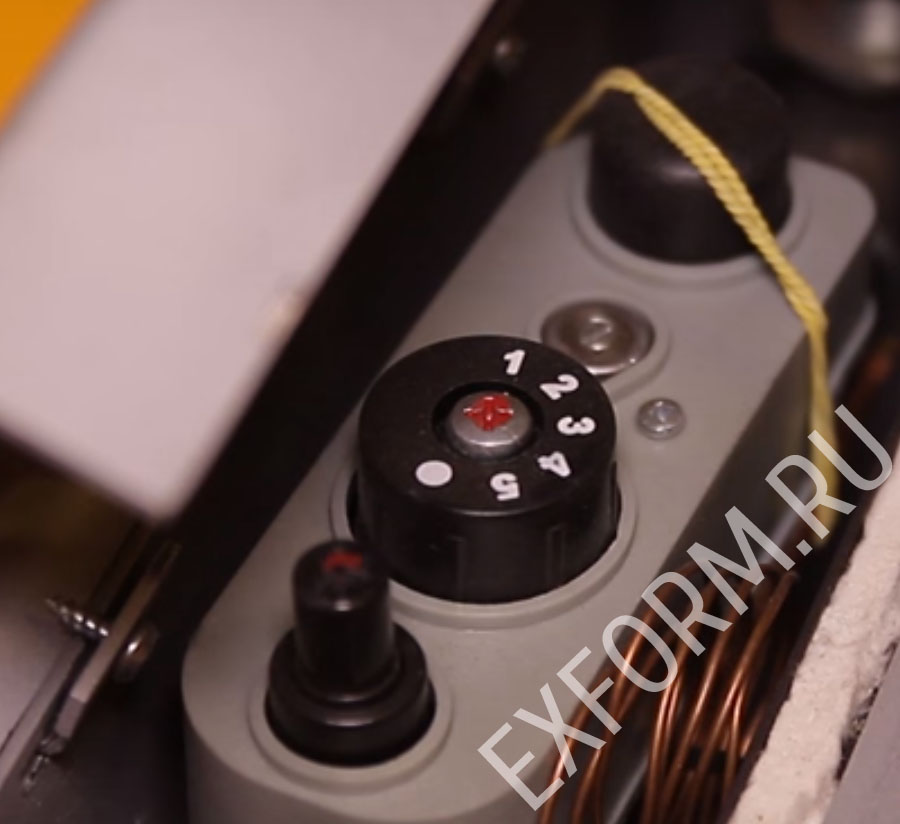

Автоматика представляет собой устройство, состоящее из блока управления, ГГУ и датчиков безопасности. По принципу действия автоматика относится к термоэлектрическим манометрическим системам прямого действия.

Порядок пуска в работу обогревателя ГРПШ:

 Перед включением автоматики необходимо:
а) проверить наличие тяги в дымоходе;
б) повернуть ручку терморегулятора в положение «О»
в) открыть газовый кран на опуске к газогорелочному устройству.
9.2 Для включения автоматики следует:
а) нажать пусковую кнопку и зажечь с помощью пьезорозжига запальную горелку;
б) удерживать пусковую кнопку 10-60с. нажатой до упора, пока прогреется термопара, и клапан будет удерживаться в открытом положении магнитной пробкой. Отпустить пусковую кнопку – запальник должен гореть.

После зажигания запальника следует повернуть ручку терморегулятора на отметку «5». Основная горелка должна загореться.
Установите желаемую температуру нагрева воды поворотом ручки терморегулятора согласно таблице.
