Газорегуляторные пункты ШРП, ГРПШ, УГРШ, ГСГО, ГРПН, ГРПУ

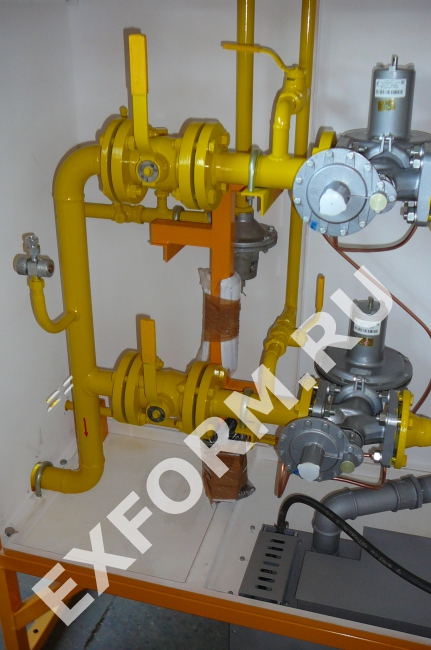

ШРП-НОРД-Dival-500/40-2

ШРП-НОРД-Dival-500/40-2
ШРП-НОРД-Dival-500/40-2
ШРП-НОРД-Dival-500/40-2
Производитель: ООО ПКФ "Экс-Форма"
Модель: ШРП-НОРД-Dival-500/40-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Шкафной газораспределительный пункт ШРП-НОРД-Dival500/40-2, бытовой серии с основной и резервной линиями редуцирования на базе регуляторов Итальянского завода Pietro Fiorentini серии Dival500 предназначен для подачи газа потребителю под заданным давлением.



Срок службы изделия нашего производства не менее 35 лет, гарантия 1 год с момента пуска в эксплуатацию.






  • Характеристики
  • Схемы
  • Описание
Диапазон входного давления 0,5 ÷ 10 бар MP / TR: 0,5 ÷ 20 бар
Диапазон выходного давления 13 - 100 мбар MP 100 - 300 мбар TR 300 - 2500 мбар
Класс точности до 10
Класс давления закрытия до 10
Фланцы в соответствии с 150 RF ANSI B16.5 и PN16, и в соответствии с ISO 7005
Доступные размеры DN 1 "- 1" 1/2
Расчетное давление BP: 10 бар MP / TR: 20 бар
Максимальное рабочее давление 84,2
Минимальное рабочее дифференциальное давление 07,25 PSIG - рекомендуется> 30 PSIG
Температурный режим -20 ° C до +60 ° C
схема ШРП-НОРД-Dival-500-2

Шкафной редуцирующий пункт ШРП-НОРД-Dival-500/40-2 изготавливает завод Газмашстрой г. Саратов, бытовой серии с основной и резервной линиями редуцирования на базе регуляторов итальянского завода Pietro Fiorentini серии Dival500, изготавливаются для понижения давления газа с высокого, среднего на низкое, очищают газ от механической пыли, поддерживают выходное давление газа в автоматическом режиме в заданных пределах не завися от изменения входного давления газа и расхода, автоматически прекращают подачу газа при внештатных аварийных ситуациях сверх допустимого повышения давления газа. ШРП-НОРД-Dival-500/40-2 обеспечеваются всеми необходимыми комплектами для безопасного использования его в системе газораспределения, такими как встроенного в регулятор Dival-500/40 запорного клапана ПЗК, и установленным сбросным клапаном ПСК.

http://www.exform.ru/catalog/pgb/bt/pgbk50_2/



Шкафные регуляторные пункты ШРП-НОРД бытовой и промышленной серии с одной и двумя линиями редуцирования на базе регуляторов давления газа «Pietro Fiorentini», предназначены для редуцирования высокого или среднего давления газа на низкое, фильтрации газа, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений.



НАЗНАЧЕНИЕ

•редуцирование давления газа с высокого и среднего на низкое,
•фильтрация газа,
•автоматическое поддержание выходного давления на заданном уровне независимо от изменений входного давления и расхода,
•прекращение подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений
•автоматическое выключение регулятора при превышении расхода более допустимых предельных значений или отсутствии входного давления.



БЕЗОПАСНОСТЬ

ШРП-НОРД снабжен всеми необходимыми устройствами безопасности, предохранительным запорным клапаном (ПЗК) и предохранительным сбросным клапаном (ПСК).
Преимущества
•Высокая точность регулирования и надежность благодаря применению сбалансированного двухступенчатого регулятора PF
•Компактность, удобство монтажа
•Удобство обслуживания, свободный доступ ко всем элементам ШРП-НОРД благодаря легкосъемному кожуху
•Возможность эксплуатации в низкотемпературном режиме до -400С
•Для очистки встроенного фильтра нет необходимости демонтировать регулятор
•Для замера давления газа на входе в регулятор встроен специальный штуцер типа Петерсон, на выходе – test point для замера выходного давления
•Минимальное количество резьбовых соединений уменьшает вероятность нарушения целостности и увеличивает срок эксплуатации ШРП-НОРД
•Изготовленный из оцинкованного металла кожух обеспечивает надежную защиту и увеличивает срок эксплуатации оборудования
•Универсальный замок, расположенный в нижней части корпуса, надежно защищен от неблагоприятного воздействия погодных условий
•Автоматическое выключение регулятора при превышении расхода более допустимых предельных значений или отсутствии входного давления.





Подбор шкафных газорегуляторных пунктов



Входное давление (0,025 МПа – 1,2 МПа)

Рвх раб:   МПа

Расход газа (0 м3/ч – 25580 м3/ч)

Qmax: м3/ч

Выходное давление (0,0015 МПа – 0,6 МПа)

Рвых раб:   МПа

Если вы затрудняетесь с выбором оборудования, ОСТАВЬТЕ ЗАЯВКУ, наши менеджеры свяжутся с вами и помогут с выбором продукции.
